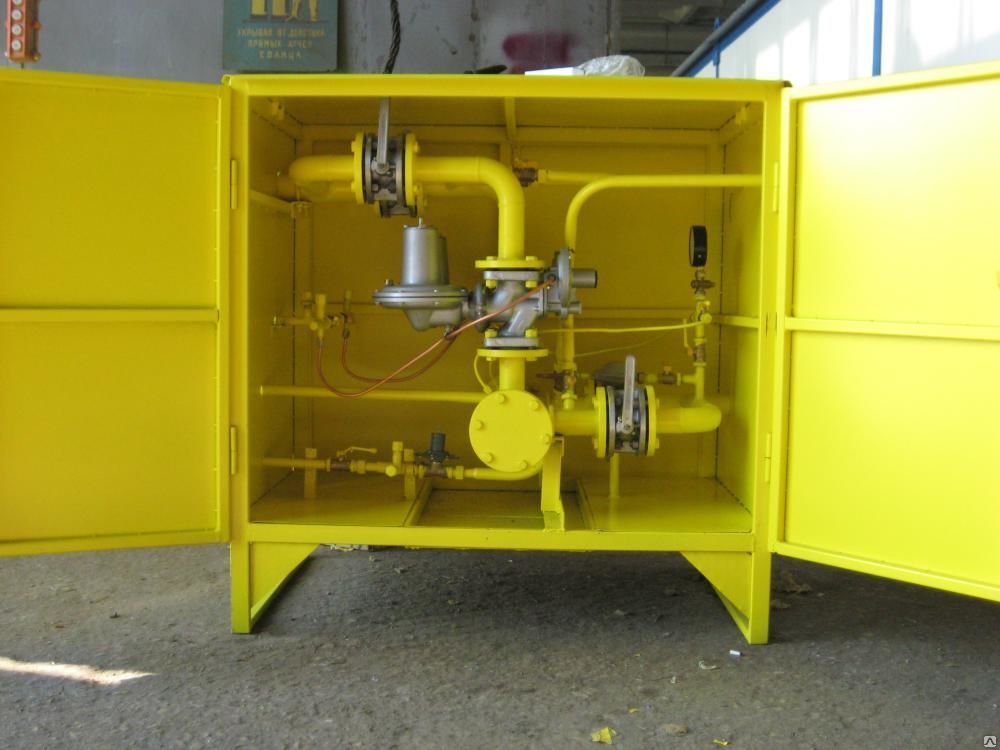

Газорегуляторный пункт шкафной с узлом учета газа ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1

Пункты газораспределительные шкафные ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов. Предназнаечны для снижения высокого давления и поддержания его в заданных пределах. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 13-2НВ-ПУ115-2НВ-ПУ116-2НВ-ПУ1
Регулятор давления газа:
Линия 1 РДГ-50В, РДГ-50ВM РДГ-80В, РДГ-80ВM РДГ-150В
Линия 2 РДГ-50H, РДГ-50HM РДГ-80H, РДГ-80HM РДГ-150H
Давление газа на входе, Рвх, МПа
Рвх, 1 1,2 1,2 1,2
Рвх, 2 0,6 0,6 0,6
Диапазон настройки давления газа на выходе, кПа:
Рвых, 1 60–600 60–600 60–600
Рвых, 2 1,5–60 1,5–60 1,5–60
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: 6200 11 600 25 600
Габаритные размеры, мм*:
длина, L 3200 3500 4300
ширина, B 1400 1400 1400
высота, H 2100 2100 2100
Масса, кг* 780 1100 1300

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 7 поступает на счетчик газа 9, а затем к регулятору давления газа первой ступени редуцирования 11, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 18 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 19 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 17 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 7 установлен манометр 8 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 20, 21, обеспечивающими плавность установки давления. Контроль давления производится по выходным манометрам 6, 14.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная

Схема пневматическая функциональная:
1, 2, 3, 4, 5, 13, 18, 19, 20, 21, 22 — краны шаровые; 6 — выходной манометр; 7 — фильтр типа ФГ; 8 — входной манометр; 9 — газовый счетчик; 10 — регулятор (для отопления); 11 — регулятор давления газа; 12 — газогорелочное устройство; 14 — водяной манометр (не комплектуется); 15 — регулятор давления газа; 16 — кран шаровой с механическим приводом; 17 — предохранительный сбросной клапан

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — подвод импульса к регулятору; 2 — Рвх; 3 — Рвых.2; 4 — вход клапана предохранительного сбросного; 5 — вентиляционный патрубок; 6 — выход клапана предохранительного сбросного; 7 — продувочный патрубок; 8 — выход клапана предохранительного сбросного; 9 — Рвых.1


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
