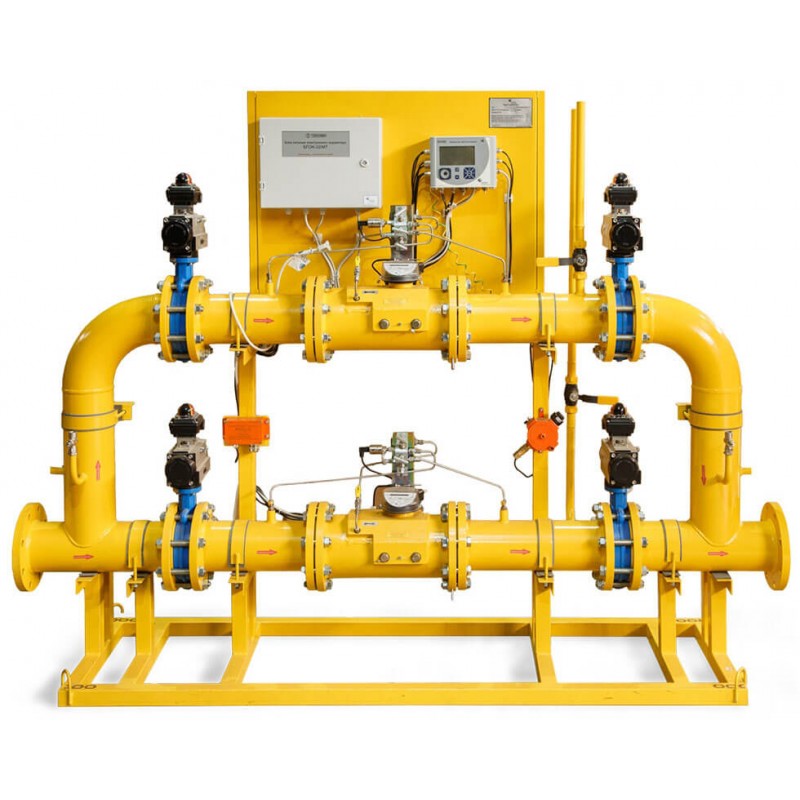

Газорегуляторные установки с узлом учета ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1
Технические характеристики
| 400 | 400-01 | 07-У1 | 01-У1 | 03М-У1 | 03БМ-У1 | |
|---|---|---|---|---|---|---|
| Регулятор давления газа | РДНК-400 | РДНК-400М | РДНК-1000 | РДНК-У | РДСК-50М | РДСК-50БМ |
| Давление газа на входе, Рвх, МПа | 0,6 | 0,6 | 0,6 | 1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе, Рвых, кПа | 2–5 | 2–5 | 2–5 | 2–5 | 10–100 | 270–300 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч | 250 | 500 | 800 | 900 | 700 | 1100 |
| Наличие отопления | ||||||
| ГРПШ | + | + | + | + | + | + |
| ГРУ | - | - | - | - | - | - |
| ПГБ | + | + | + | + | + | + |
| Масса, кг | ||||||
| ГРПШ | 100 | 100 | 100 | 100 | 100 | 100 |
| ГРУ | 80 | 80 | 80 | 80 | 80 | 80 |
| ПГБ | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Купить ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1 в Уфе
Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Уфу с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.
Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.
Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Уфу выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 12 поступает потребителю.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования при закрытых входном 1 и выходном 12 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 13, 14 обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
Схема пневматическая функциональная:
1, 3, 7, 12, 13, 14, 15 — краны шаровые; 2 — фильтр типа УФГ; 4 — манометр входной; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор отопления; 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной
Габаритный чертеж газорегуляторной установки (ГРУ):
1 — Рвх; 2 — выход КПС; 3 — продувочные патрубки; 4 — Рвых
