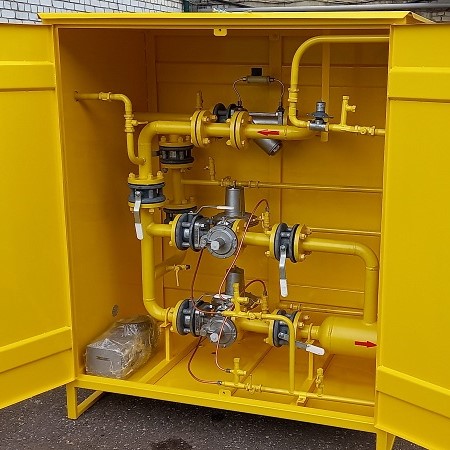

Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГРПШ-400-02-СГ-ЭК

Газорегуляторный пункт ГРПШ-400-02-СГ-ЭК предназначен для редуцирования природных углеводородных и других неагрессиных газов с выского/среднего давления на требуемое, и поддержания его в заданных пределах. Представляет собой металлический шкаф с двумя дверцами, в котором размещено технологическое оборудование. В состав ГРПШ-400-02-СГ-ЭК входят две линии редуцирования (основная и резервная), а также регулятор РДНК-400.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, МПа	0,6
Диапазон настройки давления газа на выходе, МПа	0,002–0,0035 0,0035–0,005
Максимальная пропускная способность, м³/ч	600
Регулятор давления газа комбинированный	РДНК-400
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па	1,1
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1
Время включения обогревателя, С	90
Время отключения обогревателя при прекращении подачи газа, С	90
Счетчик газа	СГ-ЭК-100/1,6
Погрешность измерения в диапазоне измерения расхода, % (20–100) Q_max	±1
Масса, кг	900

Купить ГРПШ-400-02-СГ-ЭК в Уфе

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ГРПШ-400-02-СГ-ЭК имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Уфу с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Уфу осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

ГРПШ шкафной представляет собой металлический шкаф 1 с теплоизоляцией.

В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4, 5. Для обогрева ГРП шкафного в холодное время предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.

Технологическое оборудование ГРП шкафного состоит из линии учета расхода газа 1, линии редуцирования 2 и системы обогрева 3.

Линия учета расхода газа содержит фильтр 4, кран 5. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны 6, 7 и манометр 8. Для измерения объема проходящего потока газа предусмотрен счетчик газа 9.

На выходе установлен кран 12.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия 13, снабженная краном 14.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 15 с краном 16.

Линия редуцирования состоит из основной 17 и резервной 18 линий, импульсных трубопроводов и трубопроводов сброса газа 38, 39, 40(продувочных).

Для замера давления газа на выходе установлен кран 23.

Линии редуцирования состоят из кранов 24, 28 на входе, регуляторов давления газа РДНК-400, кранов 27, 29 на выходе.

Система обогрева 3 предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя 34, 35, регуляторРДСГ-1,2 36 и кран 37.

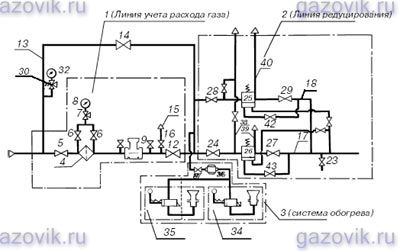

Схема пневматическая функциональная:
4 — фильтр; 5–7, 12, 14–16, 23, 24, 27–29, 37–40 — запорная арматура; 8 — манометр; 9 — счетчик газа; 36 — регулятор

Габаритный чертеж ГРПШ-400-02-СГ-ЭК:
1 — шкаф; 2 — обогреватель; 3 — газопровод; 4,5 — двери; 6 — оборудование технологическое
