Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГСГО-50/2-СГ-ЭК

Газораспределительный пукнт ГСГО-50/2-СГ-ЭК представляет собой металлический шкаф с теплоизоляцией, в котором размещено технологическое оборудование. Предназначен для редукции выского давления и поддержания его на заданном уровне. Для удобства эксплуатации ГСГО-50/2-СГ-ЭК имеет две двери, а для нормального функционирования в холодное время года в нем предусмотрено два обогревателя.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Давление на входе, МПа — 1,2.
Регулятор давления газа — РДБК1-50.
Тепловая мощность обогревателя, Вт, при давлении газа 2000 Па — 1920.
Расход газа на обогреватели при давлении газа 2000 Па, м³/ч — 0,2.
Время отключения обогревателя, с — 90.
Время отключения обогревателя при прекращении подачи газа, с — 90.
Диапазон температуры измеряемой среды, °С — от –20 до +50.
Масса, кг — 1000.

 Значения для исполнения ГСГО-50/2-СГ-ЭК
 00010203040506
Диапазон настройки давления газа на выходе, кПа 1–4 4–16 16–40 40–60 60–100 100–250 250–600
Диапазон настройки давления срабатывания сбросного клапана, кПа 1,26–5 5–20 20–50 50–75 75–126 126–300 300–700
Диапазон настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления 0,0014–0,0060 0,006–0,022 0,022–0,060 0,060–0,080 0,08–0,14 0,14–0,32 0,32–0,75
при понижении выходного давления 0,0003–0,0020 0,001–0,003 0,002–0,003 0,01–0,03 0,01–0,06 0,05–0,12 0,1–0,4
Пропускная способность, м³/ч, при давлении на входе, МПа:
0,1 800, 320*
0,3 1600, 500
0,6 2800, 1000
0,9 4000, 1400
1,2 5200, 2080

*Для ГСГО-50/2-СГ-ЭК с регулятором РДБК1-50/25.

ГРПШ шкафной представляет собой металлический шкаф 1 с теплоизоляцией.

В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4, 5. Для обогрева ГРП шкафного в холодное время предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.

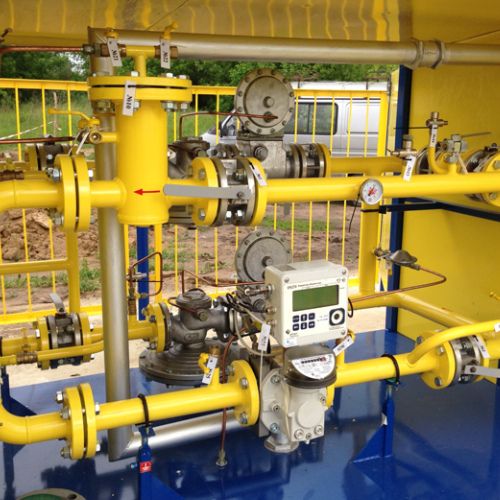

Технологическое оборудование ГРП шкафного состоит из линии учета расхода газа 1, линии редуцирования 2 и системы обогрева 3.

Линия учета расхода газа содержит фильтр 4, кран 5. Для учета расхода газа предусмотрен измерительный комплекс 9.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия 13, снабженная краном 14.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 15 с краном 16.

Линия редуцирования состоит из двух параллельных линий редуцирования, импульсного трубопровода 19, трубопровода сброса газа 20, предохранительного сбросного клапана 21 с краном 22.

Для замера давления газа на выходе установлен клапан трехлинейный 23 с манометром 33.

Каждая линия содержит кран 24 на входе, клапан предохранительный запорный 25, регулятор давления газа РДБК1-50 26, кран 27 на выходе.

Кран 28 на входе служит для настройки отключающего устройства клапана предохранительного запорного 25.

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 38, 39 с кранами 40, 41.

Система обогрева 3 предназначена для обогрева ГРП шкафного в период отопительного сезона и включает обогреватели 34 и 35, регуляторРДСГ-1,2 и кран 37.

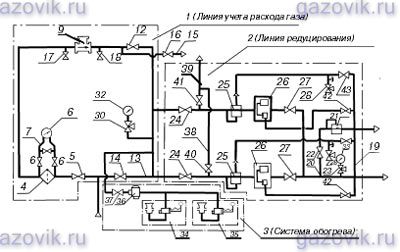

Схема пневматическая функциональная

Схема пневматическая функциональная:
4 — фильтр; 5, 12, 14, 16–18, 22–24, 27, 28, 30, 37, 40–43 — запорная арматура; 6, 32, 33 — манометры; 7 — блок вентильный; 9 — измерительный комплекс; 21 — клапан пружинный сбросной; 25 — клапан предохранительный запорный; 26, 36 — регуляторы давления

Габаритный чертеж ГСГО-50/2-СГ-ЭК
Габаритный чертеж ГСГО-50/2-СГ-ЭК
Габаритный чертеж ГСГО-50/2-СГ-ЭК

Габаритный чертеж ГСГО-50/2-СГ-ЭК:
1 — шкаф; 2 — обогреватели; 3 — газопровод; 4, 5 — двери; 6 — оборудование технологическое
