Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Пункты редуцирования газа «Оптимус» могут исполняться в шкафу, на раме и в блоке. Предназнаечны для снижения выского давления и поддержания его на заданном уровне, независимо от изменения расхода газа и входного давления. По желанию заказчика пункты могут изготовляться с дополнительной обводной линией (СОЛ).
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»



Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования
Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

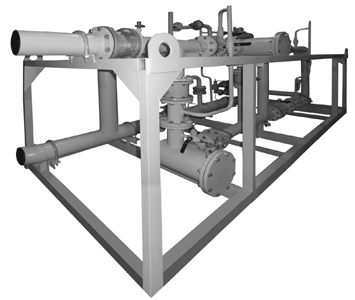

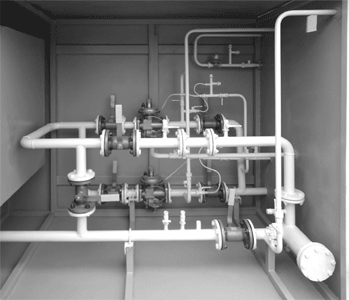

исполнение в шкафу исполнение на раме

Условное обозначение

Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Типоряды пунктов редуцирования газа «Оптимус»

Модель 300 1000 7000 27000
Применяемые
регуляторы
давления газа
РДНК-32
РДУ-32



РДНК-400
РДНК-1000
РДК-50
РДНК-УРДНК-50
РДСК-50
РДГ-50
РДБК-50
РДП-50
РДГ-П50

РДГ-80
РДБК-100
РДП-100


Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Испонение на раме — У2–У4.

Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Схема пневматическая функциональная:

1, 19 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой КШ-20; 4 — кран шаровой КШ-15; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа для отопления; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 12 — счетчик газа; 11, 15 — кран шаровой КШ-25; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа; 18— измерительный трубопровод

Пункты редуцирования газа исполнения в шкафу, в блоке и на раме (в дальнейшем пункты) «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, а также для технологического или коммерческого учета газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • — узел фильтрации;
  • — узел учета;
  • — основная линия редуцирования давления газа;
  • — резервная линия редуцирования давления газа.

В пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы: газ по входному трубопроводу через входное запорное устройство 1 и фильтр 2 поступает в узел учета газа, состоящий из измерительного трубопровода 18, счетчика газа 12 (в т.ч. с электронным корректором) с дифференциальным манометром 14 и продувочного трубопровода с краном 3, и далее — к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и через выходное запорное устройство 19 — к потребителю.

Контроль давления газа на выходе производится манометром 10.

При повышении выходного давления сверх допустимого заданного значения открывается предохранительный сбросной клапан 6 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 9, предназначенный для замера входного давления. Для определения перепада давления на фильтрующей кассете предусмотрен индикатор перепада давления (ИПД). В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, идентичную основной по составу технологического оборудования.

На основной и резервной линиях редуцирования после регуляторов давления газа 5 предусмотрены продувочные трубопроводы. Также, после запорных устройств 1 и перед запорными устройствами 19, предусмотрены поворотные заглушки 16.

Линия газового обогрева пунктов состоит из крана 3, регулятора давления 7, счетчика 17, газогорелочного устройства 8.

В пунктах предусмотрена автономная настройка регуляторов давления и предохранительных клапанов при закрытых выходных запорных усторйствах.

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):

1 — Рвх.; 2 — Рвых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — обогреватель газовый

Наименование регулятора ПРГШ/ГРУ* Ду (вход/выход) Рвх, МПа Рвых, Мпа Мах. расход, м3 МассаПГРШ/ГРУ,кг
А, мм B, мм C, мм D, мм

РДНК–32

1700 1100 1550 600 50/50 1,2 (0,6) 0,002–0,0025 105 210/180

РДУ-32

1700 1100 1550 600 50/50 1,2 (0,6) 0,001–0,005 300 210/180

РДНК

1700 1100 1550 600 50/50 1,2 (0,6) 0,002–0,005 850 210/180

РДСК

1700 1100 1550 600 50/50 1,2 0,01–,3 1020 210/180

РДП-50

1700 1200 1600 700 50/50 1,2 0,0015–0,6 6400 510/430

РДБК-50

1700 1200 1600 700 50/50 1,2 0,001–0,6 5530 510/430

РДГ-50

1700 1200 1600 700 50/50 1,2 0,0015–0,6 6040 510/430

РДП-100

2200 1350 2250 750 100/100 1,2 0,0015–0,6 26350 740/670

РДБК-100

2200 1350 2250 750 100/100 1,2 0,001–0,6 21150 740/670

РДГ-80

2200 1350 2250 750 80/80 1,2 0,0015–0,6 12400 700/640
Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ)

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ):

1 — Рвх. ; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ)

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ):

1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора ПГБ* Ду (вход/выход) Рвх, МПа Рвых, Мпа Мах. расход, м3 Масса,кг
А, мм B, мм C, мм D, мм

РДНК–32

1800 2100 2500 650 50/50 1,2(0,6) 0,002–0,0025 105 1800

РДУ-32

1800 2100 2500 650 50/50 1,2(0,6) 0,001–0,005 300 1800

РДНК

1800 2100 2500 650 50/50 1,2(0,6) 0,002–0,005 850 1800

РДСК

1800 2100 2500 650 50/50 1,2 0,01–0,3 1020 1800

РДП-50

1800 2100 2500 650 50/50 1,2 0,0015–0,6 6400 2200

РДБК-50

1800 2100 2500 650 50/50 1,2 0,001–0,6 5530 2200

РДГ-50

1800 2100 2500 650 50/50 1,2 0,0015–0,6 6040 2200

РДП-100

2300 2300 2500 650 100/100 1,2 0,0015–0,6 26350 2700

РДБК-100

2300 2300 2500 650 100/100 1,2 0,001–0,6 21150 2700

РДГ-80

2300 2300 2500 650 80/80 1,2 0,0015–0,6 12400 2600

*Габаритные размеры изделий уточнять при заказе — в таблице указаны справочные данные.
