Газорегуляторные пункты шкафные ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1

от 52 800 ₽

Газорегуляторные пункты ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 имеют одну линию редуцирования и байпас. Устройство применяется для понижения высокого или среднего давления на требуемое, и автоматического поддержания на заданном уровне.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1

	13-1Н-У1	13-1В-У1
Регулятор давления газа	РДГ-50Н	РДГ-50В
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	1,5–60	60–600
Тепловая мощность устройства горелочного, кВт	7	7
Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч	6200	6200
Наличие отопления	+	+
Габаритные размеры, мм*
длина L	2350	2350
ширина B	770	770
высота H	2000	2000
Масса, кг*	400	400

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

** Цена указана на ГРПШ с обогревом

Купить ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 в Уфе

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Уфу.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— линия редуцирования давления газа;

— обводная линия, байпас.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9 газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные ГРПШ-13-1Н(В)-У1, ГРПШ-15-1Н(В)-У1, ГРПШ-16-1Н(В)-У1

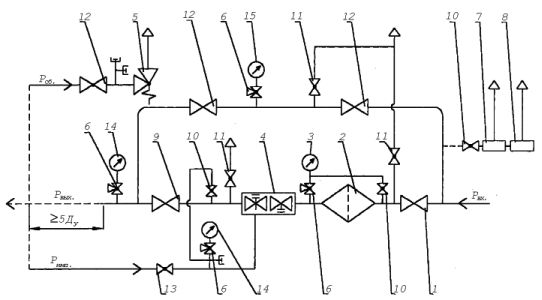

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12, 13 — запорная арматура; 14 — выходной манометр; 15 — манометр

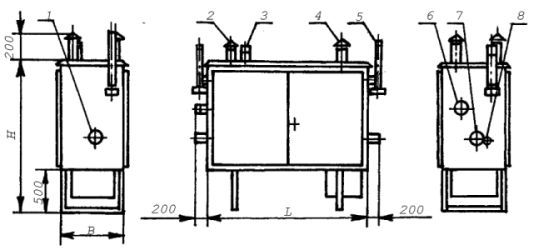

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — Р_вх; 2 — дымоход; 3 — выход клапана предохранительного сбросного; 4 — вентиляционный патрубок; 5 — продувочный патрубок; 6 — вход клапана предохранительного сбросного; 7 — Р_вых; 8 — подвод импульса к регулятору
