Клапан-отсекатель предохранительный ПКК-40М

Запросить цену

Предназначен для герметичного перекрытия подачи неагрессивных газов: при повышении давления на контролируемом участке сети сверх установленного предела; при уменьшении входного давления газа ниже определенной величины.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха:

от −40 до +65 °С при изготовлении корпусных деталей из алюминиевых, стальных, бронзовых сплавов;
от −15 до +65 °С при изготовлении корпусных деталей из серого чугуна.

Технические характеристики

	ПКК-40 МН-0,6	ПКК-40 МС-0,6	ПКК-40 МН-1,6	ПКК-40 МС-1,6
Условный проход Д_у	40	40	40	40
Максимальное давление на входе, МПа (кгс/см²)	0,6 (6)	0,6 (6)	1,6 (16)	1,6 (16)
Пределы регулирования контролируемого давления с пружиной, Па (мм вод. ст.):
низкого	1500–5000 (150–500)		1500–5000 (150–500)
среднего		5000–60000 (500–6000)		5000–60000 (500–6000)
Наименьшее входное давление, при котором закрывается основной клапан, МПа (кгс/см²)	0,01–0,015 (0,1–0,15)	0,01–0,015 (0,1–0,15)	0,01–0,015 (0,1–0,15)	0,01–0,015 (0,1–0,15)
Присоединение входа и выхода внутреннее резьбовое, дюйм	G1½	G1½	G1½	G1½
Строительная длина, мм	170	170	170	170
Габаритные размеры, мм	177×124×252
Масса, кг, не более	7,3

Купить ПКК-40М в Уфе

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ПКК-40М протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Уфу. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Уфу осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

При медленном открытии крана перед ПКК, не допуская подскока основного клапана 2, газ заполняет подмембранную полость и через два взаимно перпендикулярных отверстия в штоке основного клапана 2 заполняет пространство между мембранами (см. рисунок).

Для открытия основного клапана 2 необходимо отвернуть пусковую пробку 10. При этом газ, находящийся между мембранами, через отверстия в пробке 10 быстро выйдет в атмосферу.

Входное давление газа, преодолевая усилие пружины основного клапана, поднимает нижнюю мембрану вверх до упора, а отверстие в конце штока основного клапана 2 окажется закрытым клапаном 5 верхней мембраны. После этого пусковая пробка 10 завинчивается обратно. Газ через открытый основной клапан 2 поступает в сеть, а из контролируемого участка по импульсной трубке через обратный клапан 4 попадает в полость между мембранами. Если контролируемое давление газа превысит установленное верхней пружиной значение, то верхняя мембрана приподнимется, отверстие на штоке основного клапана 2 откроется и по обе стороны нижней мембраны установится одинаковое входное давление газа. Под действием пружины основной клапан опускается на седло, перекрывает подачу газа.

При уменьшении входного давления ниже величины, определяемой пружиной основного клапана, нижняя мембрана под действием этой пружины опустится, отверстие в штоке основного клапана 2 откроется, что также приведет к закрытию основного клапана.

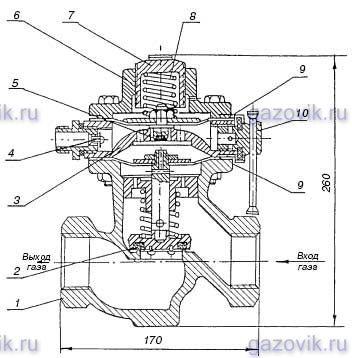

Клапан-отсекатель предохранительный ПКК-40М:
1 — корпус; 2 — основной клапан; 3 — коробка мембраны; 4 — обратный клапан; 5 — верхний клапан; 6 — крышка; 7 — регулировочный стакан; 8 — пружина; 9 — мембраны; 10 — пусковая пробка
