Двухлинзовые компенсаторы КДМ

Запросить цену

Двухлинзовые компенсаторы типа КДМ наиболее известны и давно применяются в системах газоснабжения на подземных газопроводах, их устанавливают в колодцах после задвижек по ходу газа. Линзовые компенсаторы обеспечивают компенсацию только продольных перемещений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Производители

Изготавливаются такие компенсаторы из тонколистовой стали в виде отдельных, свариваемых между собой штампованных полулинз. Перед монтажом линзы компенсатора сжимают с помощью стяжных шпилек 8 и в таком состоянии монтируют его на газопроводе, после монтажа необходимо отпустить гайки 7, чтобы стяжные шпильки были свободными.

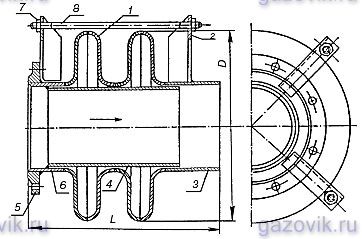

Компенсатор двухлинзовый с одним фланцем:
1 — полулинза; 2 — кронштейн; 3, 6 — патрубки; 4 — втулка направляющая; 5 — фланец; 7 — гайка; 8 — шпилька стяжная

Технические характеристики

	Двухлинзовые компенсаторы на условное давление 0,6 МПа
	КДМ-100-1,0	КДМ-150-1,0	КДМ-200-1,0	КДМ-300-1,0	КДМ-400-1,0
Длина монтажная L в свободном состоянии, мм, не более	402	437	442	457	457
Наружный диаметр D, мм, не более	356	409	456	571	655
Полная компенсирующая способность, мм, не более	14	14	14	10	10
Масса, кг, не более	26,6	35,9	57,7	88,8	105,0

	Двухлинзовые компенсаторы на условное давление 1,2 МПа
	КДМ-100-1,2	КДМ-150-1,2	КДМ-200-1,2	КДМ-300-1,2	КДМ-400-1,2
Длина монтажная L в свободном состоянии, мм, не более	402	437	442	457	457
Наружный диаметр D, мм, не более	356	409	456	571	655
Полная компенсирующая способность, мм, не более	22	20	18	16	13
Масса, кг, не более	31,5	45,9	64,2	127,8	189,1

Купить Двухлинзовые компенсаторы КДМ в Уфе

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. Двухлинзовые компенсаторы КДМ, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Уфу с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Уфу выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.
