Расходомер газа струйный линейки Turbo Flow серии GFG-F

Запросить цену

Струйные расходомеры газа серии GFG-F предназначены для измерения и непрерывного преобразования в цифровой сигнал объемного расхода потока газообразных сред, движущихся в трубопроводах круглого сечения. Предназначены для использования в составе автоматизированных систем, осуществляющих коммерческий учет расхода газообразных сред на промышленных объектах и объектах коммунального хозяйства, а также как самостоятельное средство измерения в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

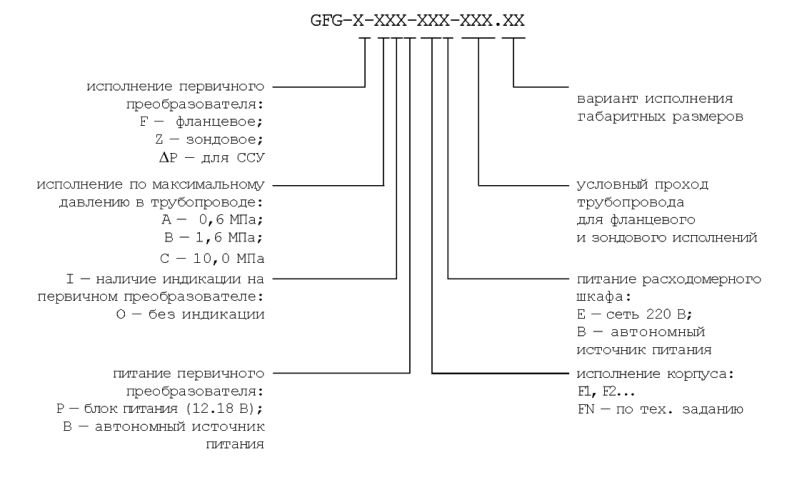

Условное обозначение

Расходомер газа струйный линейки Turbo Flow серии GFG-F

Технические характеристики

Условное обозначение	Габаритные размеры, мм					№ диафрагмы	Диапазон расходов, м³/ч
Условное обозначение	Д_у	H	L	D	D₁	№ диафрагмы	Q min	Q max
GFG-F-XXX-XXX-025.01	25	240	250	115	85	1	0,15	15
						2	0,25	25
						3	0,4	40
						4	0,6	60
GFG-F-XXX-XXX-032.01	32	265	236	115	85	1	0,25	25
						2	0,4	40
						3	0,6	60
						4	1	100
GFG-F-XXX-XXX-040.01	40	275	250	145	110	1	0,4	40
						2	0,6	60
						3	1	100
						4	1,6	160
GFG-F-XXX-XXX-050.01	50	300	244	160	125	1	0,6	60
GFG-F-XXX-XXX-050.03			175	140	110	2	1	100
GFG-F-XXX-XXX-050.04			171	160	125	3	1,6	160
GFG-F-XXX-XXX-050.04			171	160	125	4	2,5	250
GFG-F-XXX-XXX-080.02	80	320	240	195	160	1	1	100
GFG-F-XXX-XXX-080.02				195	160	2	1,6	160
GFG-F-XXX-XXX-080.03				185	150	3	2,5	250
GFG-F-XXX-XXX-080.03				185	150	4	4	400
GFG-F-XXX-XXX-100.02	100	350	300	215	180	1	2,5	250
GFG-F-XXX-XXX-100.02	100	350	300	215	180	2	4	400
GFG-F-XXX-XXX-100.03	125	350	360	235	200	3	6,5	650
GFG-F-XXX-XXX-100.03	125	350	360	235	200	4	10	1000
GFG-F-XXX-XXX-150.01	150	448	550	350	290	1	4	400
GFG-F-XXX-XXX-150.02		410	450	280	240	2	6,5	650
GFG-F-XXX-XXX-150А.03			360	262	225	3	10	1000
GFG-F-XXX-XXX-150Б.03			440	262	225	4	17	1700
GFG-F-XXX-XXX-200.01	200	470	400	335	295	1	6,5	650
GFG-F-XXX-XXX-200.02		450	450	335	295	2	10	1000
GFG-F-XXX-XXX-200.03			500	315	280	3	17	1700
GFG-F-XXX-XXX-200.03			500	315	280	4	28	2800
GFG-F-XXX-XXX-250.01	250	530	360	405	355	1	10	1000
						2	17	1700
						3	28	2800
						4	45	4500
GFG-F-XXX-XXX-300.01	300	580	360	460	410	1	17	1700
						2	28	2800
						3	45	4500
						4	75	7500

Каждое из исполнений может поставляться с любой из указанных диафрагм, а также с диафрагмой, разработанной под диапазоны расходов заказчика.

Купить Turbo Flow серии GFG-F в Уфе

Предлагаем к поставкам Turbo Flow серии GFG-F. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Уфу в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Принцип действия расходомера основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе. Чувствительным элементом измерителя служит автогенератор струйных импульсов (см. рис.), частота которых прямо пропорциональна объемному расходу, протекающего через устройство формирования перепада давления.

Поток (струя) измеряемой среды, проходя через сопло генератора 1, попадает в рабочую камеру 4 и под действием давления, создаваемого этой же струей, прижимается к одной из стенок камеры (например, вниз (рис.)). Благодаря ее эжектирующему действию, в области вблизи нижней стенки и в канале 3 образуется область пониженного давления, что приводит к лавинообразному процессу притяжения струи к стенке камеры. Из-за уменьшения давления в канале 3 происходит движение среды по каналу 7 в сторону канала 3. Отток рабочей среды из канала 2 вызывает отклонение струи в противоположную сторону. Далее процесс повторяется симметрично. Выход среды из струйного генератора производится через каналы 5, 6 и 8.
