Ротационные счетчики газа РГК-Ех

Счетчики газа РГК-Ex предназначены для измерения количества газа, протекающего в трубопроводе, при действующих давлении и температуре. Устройства имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibIIBT3.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 G25G40G65G100G250G400G650G1000
Максимальный расход, м³/ч 40 65 100 160 400 650 1000 1600
Минимальный расход, м³/ч, при соотношении Qmin/Qmax:
1 : 30 1.3 2 3 5 13 20 32 50
Порог чувствительности, м³/ч 1/3Qmin
Максимальное рабочее давление, МПа 0,1
Предел погрешности, %
от 10 до 20 Qnom ±2 ±2 ±2 ±2 ±2 ±2 ±2 ±2
от 20 до 100 Qnom ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1
ДУ, мм 50 50 80 80 125 150 150 200
Рабочая температура, °С от –25 до +50

Объемное измерение в счетчике осуществляется вследствие вращения двух роторов восьмиобразной формы, которое происходит за счет разности давлений на входе и выходе. Измерительный объем счетчика определяется пространством, заключенным между стенкой корпуса и роторами. Газ поступает через входное отверстие в верхней части корпуса. При протекании газа через счетчик на выходе счетчика давление газа Р2 будет несколько ниже, чем давление на входе Р1. Благодаря разности давлений на входе и выходе роторы приводятся во вращательное движение и вращаются в направлении, указанном стрелками. При вращении роторов за каждый оборот дважды происходит наполнение камеры и дважды — выталкивание газа. Точность измерения обеспечивается точностью изготовления деталей, определяющих измерительный объем счетчика, минимальной величиной зазоров между роторами и корпусом, а также легкостью вращения роторов.

Ротационные счетчики РГК-Ех состоят из двух основных узлов: измерителя и счетного механизма. Измеритель состоит из корпуса, отлитого из чугуна, в котором расточены два полуцилиндра. В полуцилиндрах размещены два ротора во взаимно перпендикулярном положении. По овальным фланцам корпус закрыт стенками, в которых монтируются подшипники — опоры роторов. На шейках роторов смонтированы две пары шестерен. Сопряжение шестерни с валом происходит по конической поверхности. Установка двух пар шестерен и поворот их в противоположные направления позволяет свести зазор в зубчатом зацеплении до минимума и тем самым сохранить постоянство зазора во всех положениях роторов. Шестерни закрыты герметичными крышками, образующими камеры шестерен. Одна шейка ротора соединена с редуктором счетного механизма, который крепится на передней крышке измерителя. Передаточное отношение выбрано так, что счетный механизм показывает объем прошедшего через счетчик газа непосредственно в кубометрах. Счетный механизм роликового типа имеет 8 цифровых роликов для счетчиков с расходом 40 и 100 м³/ч. Счетный механизм закрывается герметичной крышкой и работает в атмосфере газа. Потерю давления в счетчике можно определить дифманометром, обеспечивающим измерение перепада давления ±30 мм вод. ст. Дифманометр подключают в местах, предназначенных для отбора давления на входе и выходе счетчика. Подключают дифманометр только на остановленном счетчике.

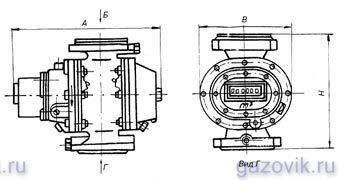

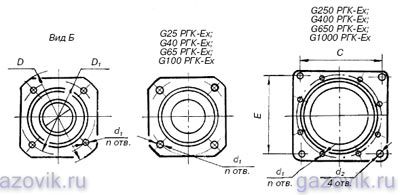

СчетчикиДУ, ммА, ммВ, ммН, ммС, ммЕ, ммD1, ммD, ммd1, ммd2, ммn, шт.Масса, кг
G25 РГК-Ex 50 281 160 175 - - 110 140 14 - 4 11
G40 РГК-Ex 50 281 160 175 - - 110 140 14 - 4 11
G65 РГК-Ex 80 340 240 240 - - 150 185 18 - 4 20
G100 РГК-Ex 80 340 240 240 - - 150 185 18 - 4 23
G250 РГК-Ex 125 425 380 360 170 275 200 235 18 18 8 75
G400 РГК-Ex 150 560 380 360 170 290 225 260 18 18 8 98
G650 РГК-Ex 150 680 470 440 200 290 225 260 18 18 8 145
G1000 РГК-Ex 200 710 548 500 275 290 280 315 18 18 8 205
Ротационный счетчик газа РГК-Ех
Ротационный счетчик газа РГК-Ех

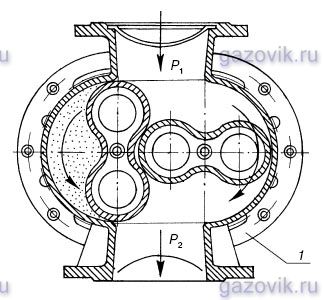

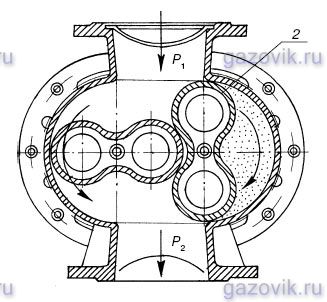

Ротационный счетчик газа РГК-Ех:
1 — корпус; 2 — ротор
