Пункты учета расхода газа* ПУРГ-100, ПУРГ-200, ПУРГ-400

Пункты учета ПУРГ-100, ПУРГ-200, ПУРГ-400 предназначены для измерения потребляемого объема неоднородного по химическому составу природного газа. ПУРГ используется как самостоятельный шкафной прибор учета газа. Применяется в системах газоснабжения сельских и городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Измеряемая среда — природный газ с плотностью не менее 0,67 кг/м³.

Диапазон температуры измеряемой среды — от –20 до +50 °С.

Источник обогрева — газовая горелка инфракрасного излучения**.

 ПУРГ-100ПУРГ-200ПУРГ-400
Счетчик СГ16М-100 СГ16М-200 СГ16М-400
ДУ, мм (счетчика) 50 80 100
Максимальный расход при 0,005 МПа, м³/ч 100 200 400
Минимальный расход при 0,005 МПа, м³/ч 10 10 20
Наибольший приведенный к нормальным условиям расход в зависимости от избыточного давления:
0,4 МПа 500 1000 2000
0,6 МПа 700 1400 2800
1,2 МПа 1300 2600 5200
Масса, кг 324 385 385

* По заказу возможно изготовление данных изделий с измерительным комплексом СГ-ЭК.

** Также выпускается с электрообогревом.

Пункт учета расхода газа состоит из шкафной установки, технологического оборудования для учета расхода газа, газового обогревателя с дымоходом. Установка шкафная представляет собой металлический шкаф с теплоизоляцией. Для обслуживания технологического оборудования предусмотрены двери, для обеспечения естественной вентиляции — жалюзи, для обогрева технологического оборудования — обогреватель, установленный под днищем шкафной установки.

Технологическое оборудование пункта учета расхода газа состоит из двух линий: рабочей 1 и обводной 2. Газ через кран 3 поступает к фильтру 4, очищается от механических примесей и поступает к счетчику газа 5 для измерения расхода проходящего газа. После счетчика газа 5 газ через кран 6 поступает к потребителю. Для корректировки показаний счетчика по температуре и давлению транспортируемого газа предусмотрены: термометр манометрический 15 и манометр самопишущий 16. Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 предусмотрен манометр 7 с клапанами 8, 9. Для подачи газа к обогревателю 12 предусмотрен вентиль 10 и регулятор давления газа 11. Обводная линия 2 предназначена для обеспечения бесперебойной подачи газа к потребителю при ремонте рабочей линии и снабжена краном 13. Для сброса газа предусмотрен продувочный трубопровод с краном 14.

Схема пневматическая функциональная

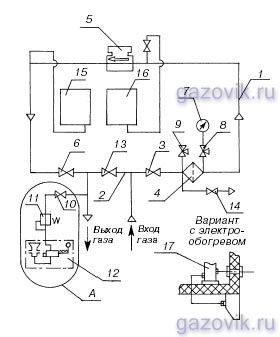

Схема пневматическая функциональная:
1 — рабочая линия; 2 — обводная линия; 3 — кран; 4 — фильтр; 5 — счетчик газа; 6 — кран; 7 — манометр; 8, 9 — клапаны; 10 — вентиль; 11 — регулятор давления газа; 12 — обогреватель; 13, 14 — краны; 15 — термометр манометрический; 16 — манометр самопишущий; 17 — электрообогрев

Габаритный чертеж ПУРГ-100 и ПУРГ-200
Габаритный чертеж ПУРГ-100 и ПУРГ-200

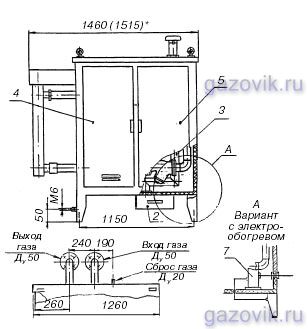

Габаритный чертеж ПУРГ-100 и ПУРГ-200:
1 — шкаф; 2 — обогреватель; 3 — газопровод; 4, 5 — дверки; 7 — электрообогрев


* Размер для ПУРГ-200.

Габаритный чертеж ПУРГ-400
Габаритный чертеж ПУРГ-400

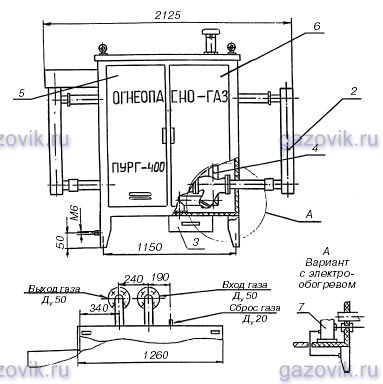

Габаритный чертеж ПУРГ-400:
1 — шкаф; 2 — оборудование технологическое; 3 — обогреватель; 4 — теплоприемник; 5, 6 — дверки; 7 — электрообогрев
